Interfaz Ethernet/RS232/RS485/GPIO con reloj interno WORK LM SERIAL

Interfaz Ethernet/RS232/RS485/GPIO con reloj interno WORK LM SERIAL
Interfaz Ethernet/RS232/RS485/GPIO con reloj interno WORK LM SERIAL Interfaz Ethernet/RS232/RS485/GPIO con reloj interno WORK LM SERIAL Interfaz Ethernet/RS232/RS485/GPIO con reloj interno WORK LM SERIAL Interfaz Ethernet/RS232/RS485/GPIO con reloj interno WORK LM SERIAL
Código de producto: 56LMX006
Marca: WORK
Producto Disponible

224,95
266,20
Bookmark and Share
Más Información

Interfaz Ethernet/RS232/RS485/GPIO con reloj interno



LM Serial supone un importante paso adelante en la integración de diversos dispositivos disponibles
en el mercado controlados a través de puerto serie (RS 232, RS 485), porque con estos productos es
posible controlar dispositivos de terceros a través de Ethernet. Además, es posible controlar remotamente
los dispositivos a través de OSC, mediante aplicaciones compatibles con este protocolo abierto, como
OSCillation, desarrollado por WORK PRO. También debido a su compatibilidad con OSC, es muy fácil
integrarlo con otros productos WORK PRO, como el sistema BlueLine Digital, la serie Digiline y, por supuesto,
LM 5.

LM Serial proporciona un amplio rango de posibilidades con dos puertos serie RS 232 bi-direccionales
full dúplex y/o puerto serie RS 485. Además, permite configurar el baud rate para cada puerto de manera independiente, lo que hace posible conectarlo con más de un dispositivo con diferentes velocidades de
transmisión.

Dispositivo de control con comandos OSC-Ethernet y puerto serie con GPIO (General purpose input-output)

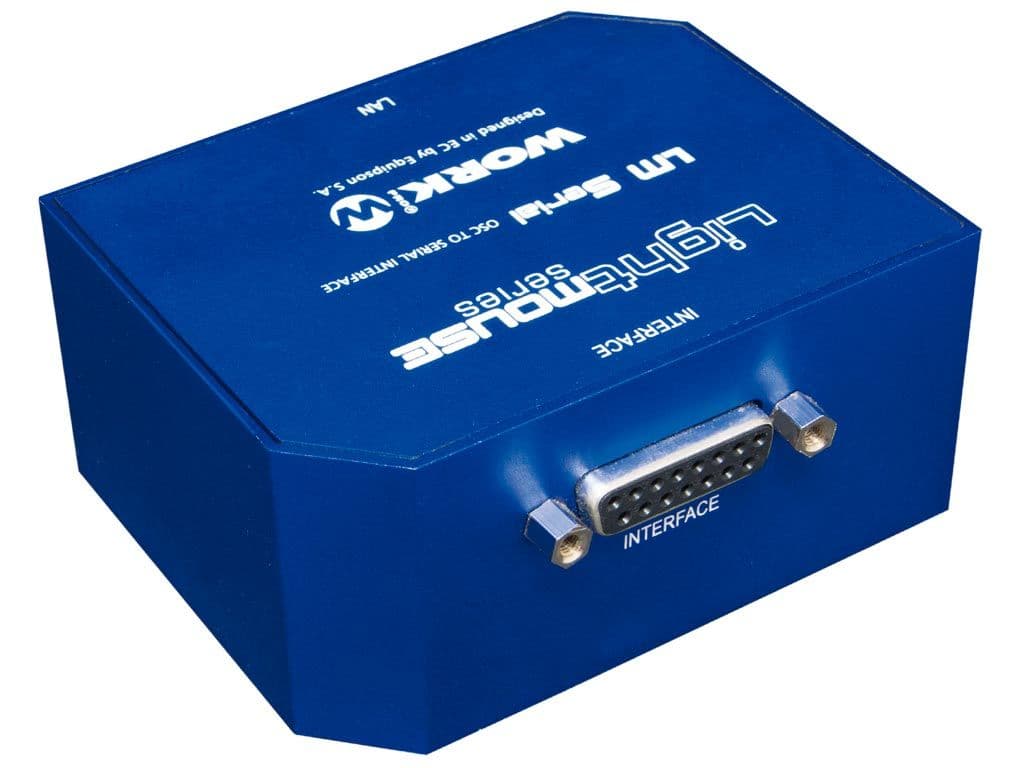

Conector SUBD-15 para interfaces de entrada/salida.

Alimentación vía Jack o MicroUSB.

Conector RJ45 para Ethernet.

Señal LED de conexiones LAN y ACTIVITY.

Dos puertos serie RS 232 bi-direccionales FULL-DUPLEX. Uno de estos puertos está compartido con
un puerto RS 485. (Baud rate configurable para cada puerto de manera independiente).


Transmisión: es posible procesar dos tipos de comandos:
El primero configura el puerto de salida (uno de los disponibles) y los datos a transmitir (cualquier tipo de trama de datos).
El segundo comando establece el puerto de salida y el número de memoria (esto ha sido previamente completado por el usuario con los datos a transmitir a través del puerto). Esto hace posible enviar diferentes tramas de datos con un comando de entrada OSC de una manera muy sencilla.
Recepción: los datos que llegan a los puertos serie son enviados al sistema de dos maneras diferentes:
A través de comandos OSC prefijados a los dispositivos registrados por LM Serial.
A través de comandos OSC prefijados a una IP seleccionada por el usuario.
4 inputs/outputs (GPIO) configurables por el Usuario.
Características GPI:
Como entrada, funcionan como resistor PULL-UP interno que se enciende cuando el contacto pasa a GND. En este caso, el dispositivo envía dos tipos de mensajes:
Un mensaje prefijado para los dispositivos registrados en el sistema.
Un mensaje en bloque, que puede ser un comando OSC o un grupo de datos, cuyo contenido y dirección IP de destino son configurables por el usuario.
Es posible enviar diversos mensajes configurables a diferentes dispositivos porque cada mensaje lleva adjunto una dirección IP de destino específica. Los mensajes son generados tanto en procesos de activación como de desactivación.
Características GPO:
Como salida, el dispositivo recibe un GPIO prefijado a través de un comando OSC con la información sobre el puerto seleccionado y su estado (activado o desactivado).
